錫プラグ入り積層ゴム

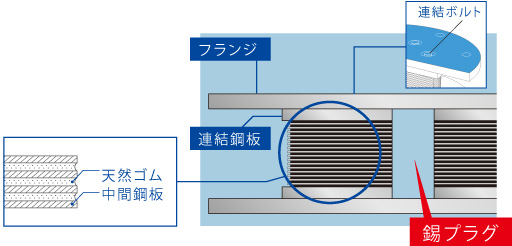

構造

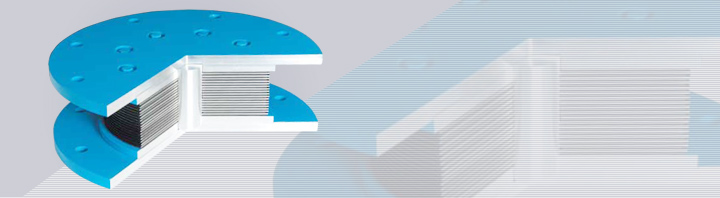

天然ゴム系積層ゴムの中心部に錫プラグを配置した環境型免震部材

錫プラグ入り積層ゴムアイソレータ（SnRB）は、天然ゴムを主材料としたゴム板と中間鋼板を交互に積み重ね、加硫成型した積層ゴムの中心に、環境にやさしい錫プラグを充填した積層ゴム一体型の免震部材です。免震性能として必要な水平変形性能、荷重支持性能、復元機能および高い減衰性能を有しております。

特長

1.安定したエネルギー吸収性能

小変形から大変形まで 安定してエネルギーを吸収します。

2.環境にやさしい錫を使用

錫は食器や鉛フリーハンダの材料などにも利用されている、環境にやさしい金属です。

3.減衰性能の高さでコストセーブに貢献

従来型の鉛プラグ入りに比べて約1.8倍の減衰性能があり、免震層のコストセーブに貢献します。

4.錫が持つ優れた特性

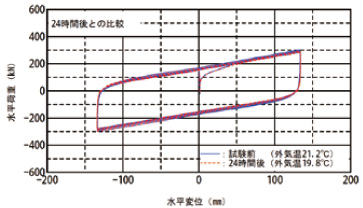

ＳｎＲＢは連続加振試験を実施し、一定時間経過後に性能が回復することを確認しています。

SnA40-700-5.3×26(140)
