免震U型ダンパー
特徴
1.高性能
安定した復元力特性で地震エネルギーを吸収します。 また、繰り返しに対する疲労特性にも優れています。
2.豊富なラインナップ
ダンパー部のサイズ、本数を自由に選べることで、建物形状に合わせた最適な設計が可能です。
3.優れたコストパフォーマンス
建築構造圧延鋼材の利用と、細部に至るまでの最適設計で、優れたコストパフォーマンスを実現しました。
4.優れたメンテナンス性
地震後の損傷程度が目視で確認できます。また万が一の地震後におけるダンパー部分の取替も可能です。
5.積層ゴムとの一体化が可能
別置型のほか、積層ゴムと一体化した製品もございます。
仕様

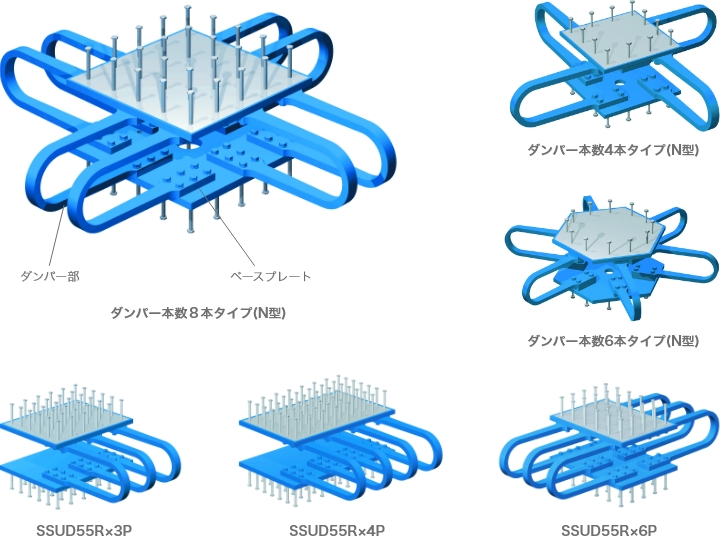

ダンパー部には、限界変形能力、降伏荷重により5種類用意しております。各種とも本数、配置を組合せることで性能を自由に設定できます。
■別置型免震U型ダンパー
製品仕様と性能
限界性能および水平性能は以下のとおり規定しています。( )内は基準値のばらつきを示しています。
| 形式 | 性能 | ダンパーボルト | |||||||
|---|---|---|---|---|---|---|---|---|---|
| ダンパー 本数 |
一次剛性*1 （kN/m） |
二次剛性 （kN/m） |
降伏荷重*1 （kN） |
限界 変形*2 （mm） |
*3 （mm） |
規定 変形 （mm） |
サイズ | 本数*4 | |
| SSUD40R×4 | 4 | 6,160 (±924) | 100 | 115 (±17.3) | 550 | 400 | 200 | M20 | 4 |
| SSUD40R×6 | 6 | 9,240 (±1,386) | 150 | 173 (±26.0) | |||||
| SSUD40R×8 | 8 | 12,300 (±1,845) | 200 | 230 (±34.5) | |||||
| SSUD45R×4 | 4 | 8,060 (±1,209) | 128 | 193 (±29.0) | 650 | 450 | 300 | M22 | 4 |
| SSUD45R×6 | 6 | 12,100 (±1,815) | 192 | 290 (±43.5) | |||||
| SSUD45R×8 | 8 | 16,100 (±2,415) | 256 | 386 (±57.9) | |||||
| SSUD50R×4 | 4 | 8,150 (±1,223) | 144 | 234 (±35.1) | 750 | 500 | 300 | M24 | 4 |
| SSUD50R×6 | 6 | 12,200 (±1,830) | 216 | 351 (±52.7) | |||||
| SSUD50R×8 | 8 | 16,300 (±2,445) | 288 | 468 (±70.2) | |||||
| SSUD55R×3P*5.6 | 3 | 7,130 (±1,070) | 120 | 230 (±34.5) | 850 | 550 | 400 | M24 | 6 |
| SSUD55R×4,4P*5.6 | 4 | 9,500 (±1,425) | 160 | 307 (±46.1) | |||||
| SSUD55R×6,6P*5.6 | 6 | 14,300 (±2,145) | 240 | 461 (±69.2) | |||||
| SSUD55R×8 | 8 | 19,000 (±2,850) | 320 | 614 (±92.1) | |||||
| SSUD60R×4 | 4 | 11,600 (±1,740) | 196 | 462 (±69.3) | 1000 | 600 | 500 | M27 | 8 |
- ＊1：温度変化および周期による一次剛性と降伏荷重の変化率は小さく、経年変化による一次剛性と降伏荷重の変化は無いので、大臣認定では考慮不要とされています。
- ＊2：破断までの繰り返し回数が5回以上となる変形量。
- ＊3：破断までの繰り返し回数が20回程度となる変形量。
- ＊4：ダンパー1本あたりの接合部に使用するボルト本数。
- ＊5：ベースプレート芯に対して個々のダンパー部反力の合力が偏心しているため、ダンパー部の偏心量を考慮してください。
- ＊6：SSUD55Rx3P、SSUD55Rx4P、及びSSUD55Rx6Pについては、一次剛性及び二次剛性の基準値を、ある方向とそれに直交して配置した場合の荷重-変形曲線の和の1/2として定めていますので、建物においては両方向のダンパー部の数を同数にし、免震層を平面的にバランス良く設計してください。
復元力特性
■漸増載荷試験

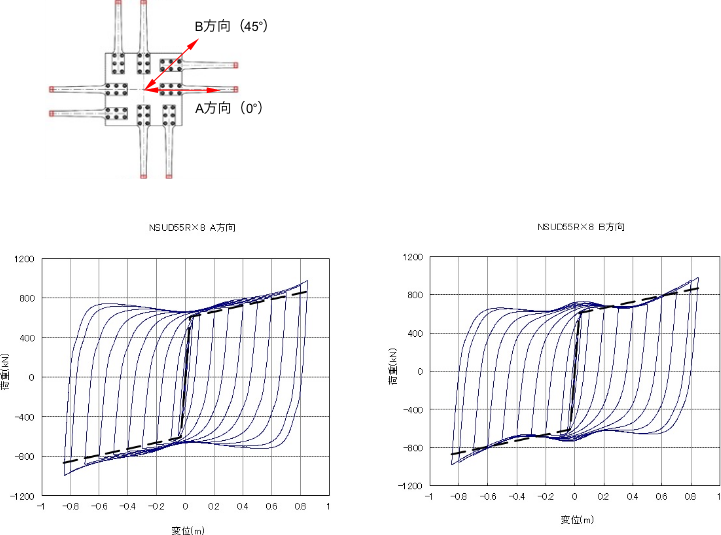

下図に定期性能試験で得られた別置型免震U型ダンパー（SSUD55R×8）の復元力特性の一例を示します。
大臣認定番号等一覧
| 別置型免震Ｕ型ダンパー 大臣認定番号 |
|---|
| MVBR－0621-1 |
| 積層ゴム一体型U型ダンパー 大臣認定番号 （積層ゴムは昭和電線式） |
| MVBR－0628～0631 |
| 「長周期地震動に対する免震材料の性能変化」 についての評定書 |
| BCJ評定－IB0026－03 |
積層ゴム一体型U型ダンパーは品質管理及び製品の出荷試験の方法について、平成12年建設省告示第1446号（平成27年12月1日改正及び令和元年9月30日改正）に対応しております。
